DS-2CD6412FWD-30 130万超宽动态摄像机
作者：admin 时间：2015-04-07 点击次数：次
主要特性
·最多支持双镜头通道视频，每镜头可选笔筒型针孔、方块型针孔、迷你筒型前端
·每通道视频最高分辨率可达130万像素（1280×960）@30fps
·采用H.264 High Profile编码输出960p @ 30fps实时图像
·逐行扫描CMOS,捕捉运动图像无锯齿
·采用ROI、SVC等视频压缩技术,压缩比高,且处理非常灵活,超低延迟,超低码率
·第一通道支持宽动态范围达120dB,适合逆光环境监控
·支持最大64G Micro SD/SDHC/SDXC卡本地存储
·单镜头机型支持三码流同时输出,双路高清码流可分别独立设置不同的高清分辨率,帧率与码率。
·双镜头机型支持每通道双码流,一路高清主码流，一路标清子码流
·可最大支持20路同时取流,支持手机监控
·支持走廊模式,透雾,并具有多种白平衡模式,适合各种场景需求
·支持背光补偿,自动电子快门功能,慢快门适应不同监控环境
·两种外形前端可选,配合多种支架,安装方便,美观
·功能齐全:可支持卡号叠加,图片叠加,匿名访问,IP地址过滤,心跳,镜像,报警,一键恢复等
·具备区域入侵侦测,音频异常侦测,虚焦侦测,移动侦测,人脸侦测,动态分析等多种报警功能可选
·功能齐全:图片叠加,匿名访问,IP地址过滤,心跳,镜像,PTZ控制,报警,一键恢复等
·支持GB28181协议，支持EHOME平台接入
·支持NAS、Email、FTP、NTP服务器测试
·支持HTTPS,SSH等安全认证，支持创建证书
·web支持basic和digest认证
·支持用户登录锁定机制，及密码复杂度提示
应用场景
适用于ATM取款机、银行、监狱、电梯、大厅、商铺、小区等需要隐蔽监控的场所
订货型号
主机：DS-2CD6412FWD-C1, DS-2CD6412FWD-C2
镜头：DS-2CD6412FWD-L10, DS-2CD6412FWD-L20, DS-2CD6412FWD-L30
镜头与主机请分别购买
C1代表支持一个镜头、C2代表支持两个镜头
L10：笔筒型前端、L20：方块型前端、L30：迷你筒型前端
注：镜头与主机随意搭配即可，镜头自带2米/8米线缆，购买时请注意

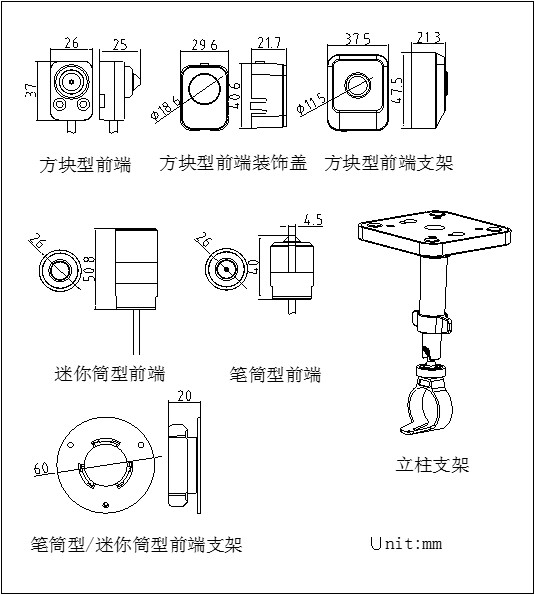

外形尺寸
建议配件
注：“立柱支架”在迷你筒形前端包装内附带，不适用于其他外形；
不同前端镜头包装内附带对应的装饰盖或支架
|
型号 |
|
型号 |
DS-2CD6412FWD-C1/C2(主机)
DS-2CD6412FWD-L10/L20/L30(镜头) |
|
名称 |
130万1/3" 超宽动态前端分离式网络摄像机 |
|
|
摄像机 |
|
传感器类型 |
1/3" Progressive Scan CMOS |
|
最小照度 |
L10：彩色:0.037 Lux @(F2.3,AGC ON)；黑白:0.0037Lux @(F2.3,AGC ON)
L20：彩色:0.037 Lux @(F2.3,AGC ON)；黑白:0.0037Lux @(F2.3,AGC ON)
L30：彩色:0.028 Lux @(F2.0,AGC ON)；黑白:0.0028Lux @(F2.0,AGC ON) |
|
快门 |
1秒至1/100,000秒 |
|
镜头 |
L10：笔筒型针孔2.8/3.7mm F2.3, 水平视场角:80°/63°
L20：方块型针孔2.8/3.7mm F2.3, 水平视场角:80°/63°
L30：迷你筒型前端2.0/2.8/4/6 mm F2.0，水平视场角：115°/92°/71°/46° |
|
自动光圈 |
DC 驱动 |
|
宽动态范围 |
第一通道支持120dB |
|
背光补偿 |
支持 |
|
数字降噪 |
3D 数字降噪 |
|
慢快门 |
支持 |
|
|
压缩标准 |
|
视频压缩标准 |
H.264 / MPEG4 / MJPEG |
|
H.264 编码类型 |
BaseLine Profile / Main Profile / High Profile |
|
压缩输出码率 |
32 Kbps~16Mbps |
|
音频压缩标准 |
G.711/G.726/MP2L2 |
|
音频压缩码率 |
64Kbps(G.711) / 16Kbps(G.726) / 32-128Kbps(MP2L2) |
|
|
图像 |
|
最大图像尺寸 |
1280×960 |
|
帧率 |
50Hz:25fps (1280 × 960), 25fps (1280 × 720)
60Hz:30fps (1280 × 960), 30fps (1280 × 720) |
|
第三码流分辨率与帧率 |
仅单镜头机型支持第三码流
独立于主码流设置，最高支持：
50Hz: 25fps(1280 × 960)
60Hz: 30fps(1280 × 960) |
|
图像设置 |
走廊模式,饱和度,亮度,对比度,锐度通过客户端或者浏览器可调 |
|
背光补偿 |
支持,可选择区域 |
|
强光抑制 |
支持 |
|
电子防抖 |
支持 |
|
透雾 |
支持 |
|
图片叠加 |
支持BMP 24位图像叠加,可选择区域 |
|
日夜转换方式 |
自动,定时,报警触发 |
|
感兴趣区域 |
ROI支持三码流分别设置4个固定区域或动态跟踪 |
|
|
SMART 功能 |
|
Smart侦测 |
单镜头机型：
区域入侵侦测,音频异常侦测,虚焦侦测
所有机型：
人脸侦测,移动侦测动态分析,遮挡报警,网线断,IP地址冲突,存储器满,存储器错 |
|
Smart录像 |
支持断网续传功能保证录像不丢失，配合Smart NVR实现事件录像的二次智能检索、分析和浓缩播放 |
|
Smart图像增强 |
支持透雾 |
|
Smart编码 |
支持低码率、低延时、ROI感兴趣区域增强编码、SVC自适应编码技术 |
|
Smart报警 |
支持网线断、IP地址冲突、存储器满、存储器错、非法访问异常检测并联动报警的功能 |
|
|
网络功能 |
|
存储功能 |
支持Micro SD/SDHC/SDXC卡(128G)断网本地存储,NAS(NFS,SMB/CIFS均支持) |
|
接口协议 |
ONVIF,PSIA,CGI,ISAPI,GB28181 |
|
智能报警 |
单镜头机型：
区域入侵侦测,音频异常侦测,虚焦侦测
所有机型：
人脸侦测,移动侦测动态分析,遮挡报警,网线断,IP地址冲突,存储器满,存储器错 |
|
支持协议 |
TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP,
PPPoE,NTP,UPnP,SMTP,SNMP,IGMP,802.1X,QoS,IPv6,Bonjour |
|
通用功能 |
一键恢复,防闪烁,三码流,心跳,镜像,密码保护,视频遮盖,水印技术,
匿名访问,IP地址过滤 |
|
|
接口 |
|
音频接口 |
1对3.5mm音频输入(Mic in/Line in)/输出外部接口 |
|
通讯接口 |
1个 RJ45 10M / 100M 自适应以太网口 |
|
报警输入 |
1路 |
|
报警输出 |
1路 |
|
|
音频 |
|
环境噪声过滤 |
支持 |
|
音频输入输出 |
支持双声道、立体声 |
|
音频采样率 |
16kHz / 32kHz / 44.1kHz / 48kHz |
|
|
一般规范 |
|
工作温度和湿度 |
-30℃~60℃,湿度小于95%(无凝结) |
|
电源供应 |
DC12V±10% / PoE |
|
功耗 |
6.5W MAX |
|
尺寸（mm） |
78×105×32 |
|
重量 |
主机重量：210g；包装+配件：224g；8米线镜头≤250g；2米线镜头≤130g |
|
备注 |
*建议配置Φ5.5圆头电源 |
|
